B.1 環境測試艙結構

       由化學惰性材料制成的可用于測試涂料中的揮發性有機化合物（VOC）釋放量的艙體, 由密封艙、空氣過濾器、空氣溫濕度調節控制及監控系統、流量調節控制裝置、空氣采樣系統等部分組成，環境測試艙容積為20L～1 000L。環境測試艙系統可參照圖B.1所示的結構。

說明：

1——空氣泵；

2——空氣過濾器；

3——揮發性有機化合物（VOC）過濾器；

4——濕度發生器；

5——流量控制閥；

6——氣體流量計；

7——環境測試艙體；

8——采樣口；

9——循環風機；

10——排氣口；

11——試件支架；

12——溫濕度探頭；

13——控溫裝置；

14——進氣口；

15——溫濕度記錄儀。

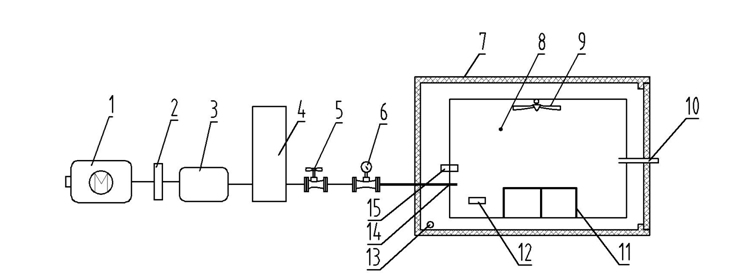

圖A.1　環境測試艙系統結構示意圖

B.2 環境測試艙技術參數

環境測試艙可參照下列技術參數要求：

a)艙內溫度：20 ℃～40 ℃，波動度±1 ℃；

b)  艙內空氣相對濕度：40%～60%，上下偏差±5%；

c)  艙內換氣次數：0.5次/h～2.0次/h；

d)  試件表面附近空氣流速：0.1 m/s～0.3 m/s；

e)  艙漏風量小于空氣供應量的5%；

f)  艙內應滿足正壓10 Pa±5 Pa；

g)  總揮發性有機化合物（TVOC）本底濃度不大于50 μg/m³，單一目標揮發性有機化合物本底濃度不大于5 μg/m³；

h)  甲苯和醇酯十二（2,2,4-三*基-1,3-戊二醇及其異構體）的平均回收率不小于80%。
