東莞市環儀摘錄GB/T 18801—****空氣凈化器標準文獻

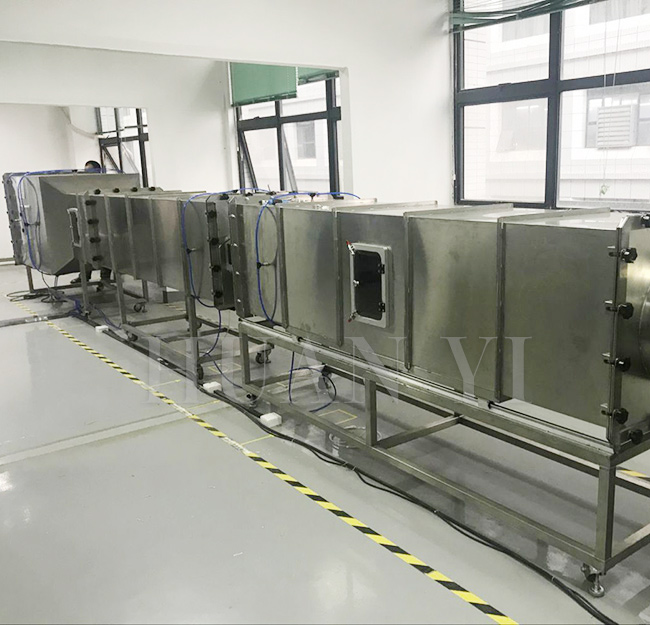

1.產品名稱：風道式凈化裝置試驗艙

2.風道式凈化裝置試驗艙廠家:東莞環儀儀器

3、測試設備

1.1裝置的一般要求

測試裝置主要包括：風道系統、污染源發生裝置和測量裝置及儀表三部分。管段可拐彎或折迭，但拐彎處前后需保留至少3倍管徑的直管段，以保證氣流穩定。測試裝置的結構允許有所差別，但測試條件應和本標準的規定一致，同一被測凈化器的測試結果應與本標準測試裝置的測試結果一致。

測試裝置系統圖及主要部件構造圖見圖J.1~圖J.4。

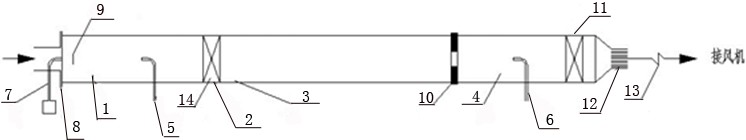

說明：

1~4—風管段；         10—風量測量裝置；

5—上游采樣管；        11—空氣凈化器；

6—下游采樣管；         12—整流隔柵；

7—污染物發生裝置； 13—接風機；

8—混合口；              14—被測凈化器。

9—穿孔板；

圖 1.1 測試風道示意圖（加溫濕度控制系統AHU）

單位為毫米

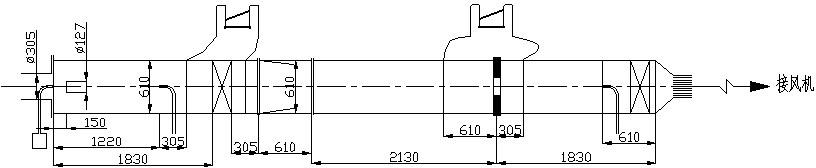

圖 1.2 測試風道尺寸圖

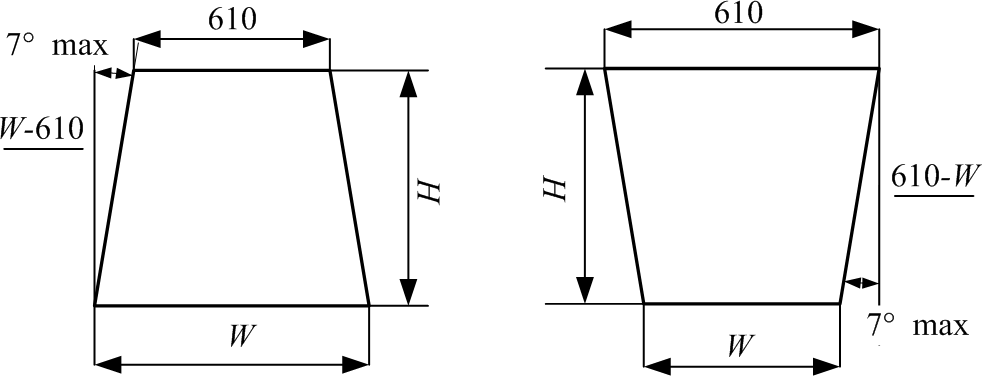

單位為毫米

單位為毫米

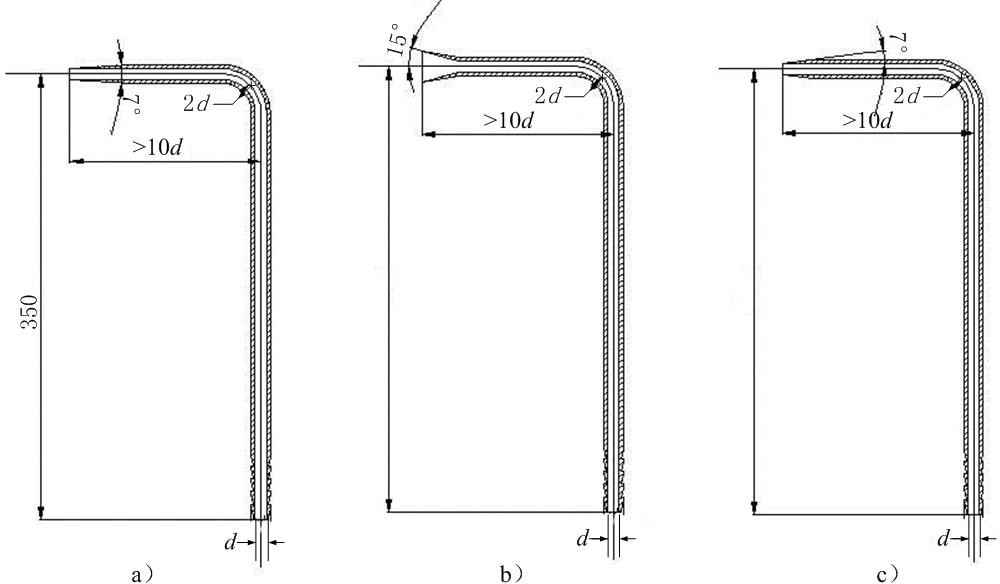

圖 1.4 采樣管
